国内成品支架的特点和适用范围播

　　在公用系统安装工程中，支吊架承担着不可替代的作用。支吊架制作方式的不同决定了其承载能力和施工质量的差异，而安装方法的不同也使安装工程呈现出多样性和灵活性。

　　支吊架都是用角铁、槽钢或方钢等材料制作而成，不同型号的材料具有不同的承载力。随着科技的进步和市场的需求，成品支架随之产生并广泛应用于市场。

　　技术内容

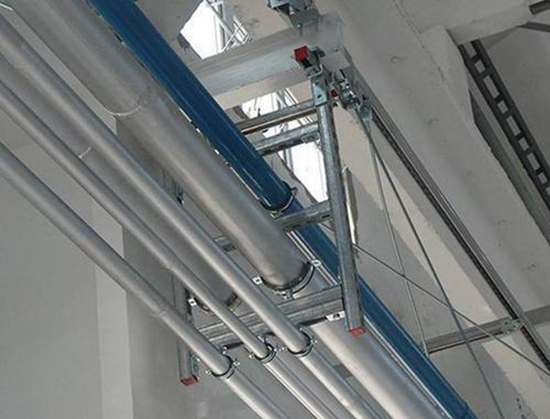

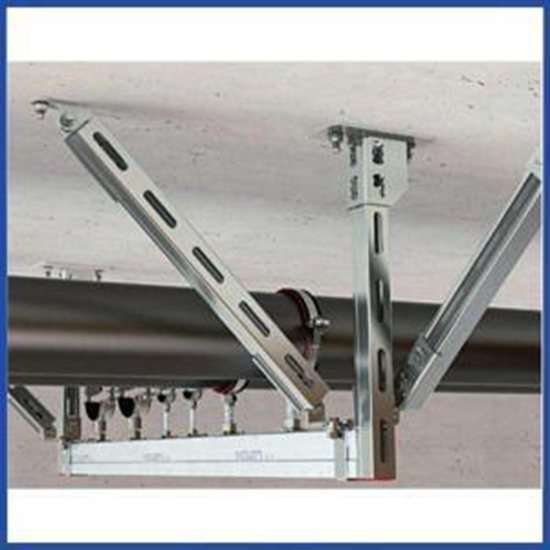

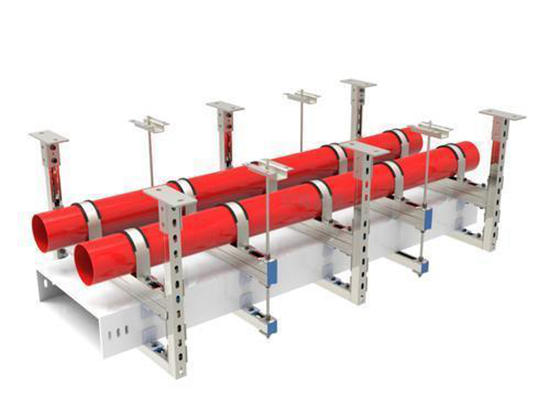

　　装配式成品支吊架由管道连接的管夹构件，建筑结构连接的锚固件以及将这两种结构件连接起来的承载构件，减震构件，绝热构件以及辅助安装构件。该技术满足不同规格的风管，桥架，工艺管道的应用，特别是在错综复杂的管路定位和狭小管井，吊顶施工，更可发挥灵活组合技术的优越性。近年来，在机场，大型工业厂房等领域已开始应用复合式支吊架技术，可以相对有效地化解管线集中安装与空间紧张的矛盾。复合式管线支吊架系统具有吊杆不重复，与结构连接点少，空间节约，后期管线维护简单，扩容方便，整体质量及观感好等特点。特别是《建筑机电抗震设计规范》GB50981的实施，采用成品的抗震支吊架系统成为必选。

　　技术特点

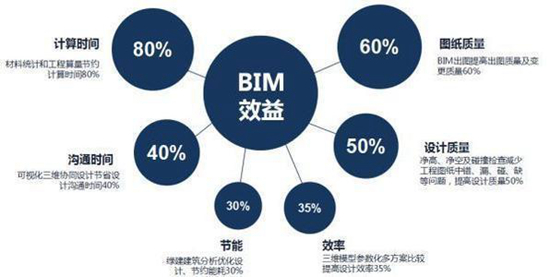

　　根据BIM模型确认的机电管线排布，通过数据库快速导出支吊架型式，从供应商的产品手册中选择相应的成品支吊架组件，或经过强度计算，根据结果进行支吊架型材选型，设计，工厂制作装配式组合支吊架，在施工现场仅需要简单机械化拼装即可成型，减少现场测量，制作工序，降低材料损耗率和安全隐患，实现施工现场绿色，节能。

　　主要技术先进性在于：

　　1 标准化：产品由一系列标准化构件组成，所有构件均采用成品，或由工厂采用标准化生产工艺，在全程，严格的质量管理体系下批量生产，产品质量稳定，且具有通用性和互换性：

　　2 简易安装：一般只需2人即可进行安装，技术要求不高，安装操作简易，高效，明显降低劳动强度;

　　3 施工安全：施工现场无电焊作业产生的火花，从而消灭了施工工程中的火灾事故隐患;

　　4 节约能源：由于主材选用的是符合国际标准的轻型C型钢，在确保其承载能力的前提下，所用的C型钢质量相对于传统支吊架所用的槽钢，角钢等材料可减少15%~20%,明显减少了钢材使用量，从而节约了能源消耗;

　　5 节约成本：由于采用标准件装配，可减少安装施工人员，现场无需电焊机，钻床，切割机，氧气乙炔装置等施工设备投入，能有效节约施工成本;

　　6 保护环境：无需现场焊接，无需现场打磨除锈，无需现场刷油漆等作业，因而不会产生弧光，烟雾，异味等多重污染;

　　7 坚固耐用：经专业的技术选型和机械力学计算，且考虑足够的安全系数，确保其承载能力的安全可靠;

　　8 安装效果美观：安装过程中，由专业公司提供全程，优质的服务，确保精致，简约的外观效果。

　　施工工艺

　　1 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

　　2 支吊架安装要根据管线位置，找平，找正，找标高，生根要牢固，与管子接合要稳固。

　　3 吊架要按施工图锚固于主体结构，要求拉杆无弯曲变形，螺纹完整且与螺母配合良好牢固。

　　4 在混凝土基础上，用膨胀螺栓固定支吊架时，膨胀螺栓的打入必须达到规定的深度，特殊情况需要做拉拔实验。

　　5 管道的固定支架应严格按照设计图纸安装。

　　6 导向支架和滑动支架的滑动面应洁净，平整，滚珠，滚轴，托滚等活动零件与其支撑件应接触良好，以保证管道能自由膨胀。

　　7 所有活动支架的活动部件均应裸露，不应被保温层覆盖。

　　8 有热位移的管道，在受热膨胀时，应及时对支吊架进行检查与调整。

　　9 恒作用力支吊架应按设计要求进行安装调整。

　　10 支架装配时应先整型后，再上锁紧螺栓。

　　11 支吊架调整后，各连接件的螺杆丝扣必须带满，锁紧螺母应锁紧，防止松动。

　　12 支架间距应按设计要求正确装设。

　　13 支吊架安装应与管道的安装同步进行。

　　14 支吊架安装施工完毕后应将支架搽拭干净，所有暴露的槽钢端均需装上封盖。

　　适用范围

　　适用于工业与民用建筑工程中多种管线在狭小空间场所布置的支吊架安装，特别适用于建筑工程的走道，地下室及走廊等管线集中的部位，综合管廊建设的管道，电气桥架管线，风管等支吊架的安装。

　　特别适用于后期使用功能调整频繁，室内管线易拆改的建筑安装工程。

　　成品支架以美观、耐用、可预制、可拼装、拆改方便等优点，在国内重要大型工程中得到广泛应用，造就无数精品工程。

　　如今，成品支架的应用和推广已经是机电安装行业的必然趋势，在该领域的大胆应用和探索，对机电安装支吊架的发展起到积极的引领作用。
